触摸屏压力采集系统

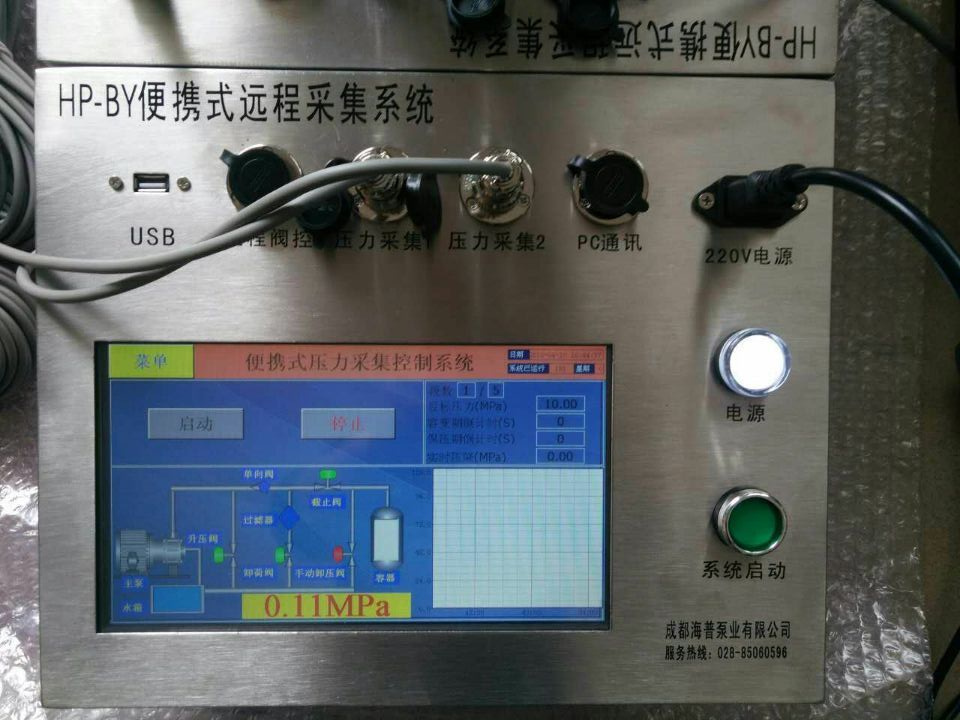

压力采集系统由10寸（7寸）触摸屏、仪逻辑控制器、压力变送器、电气控制箱等组成，220V供电。10寸触摸屏上设置有菜单，启动、停止触摸按钮，实时工作动作画面、实时压力曲线，测试参数等数据。其中在菜单里面有主界面、手动控制、压力曲线、基本参数设置（测试压力、保压时间、测试段数等）、高级参数设置（传感器量程、安全压力、压力下限等）、故障查询、信息设置、检测报告、U盘转存等内容，可以远程控制高压泵的启动和停止，自动保压，远程卸荷（与远程卸荷阀配套使用），实时监控高压泵的输出压力，工作状态，采集测试压力（或温度）等，自动判断保压效果，通过U盘保存测试数据，通过专用查看软件打印检测报告，实现智能化远程控制和数据采集。该产品实用于野外、移动频繁的测试场所，完全可以代替其它检测技术手段。

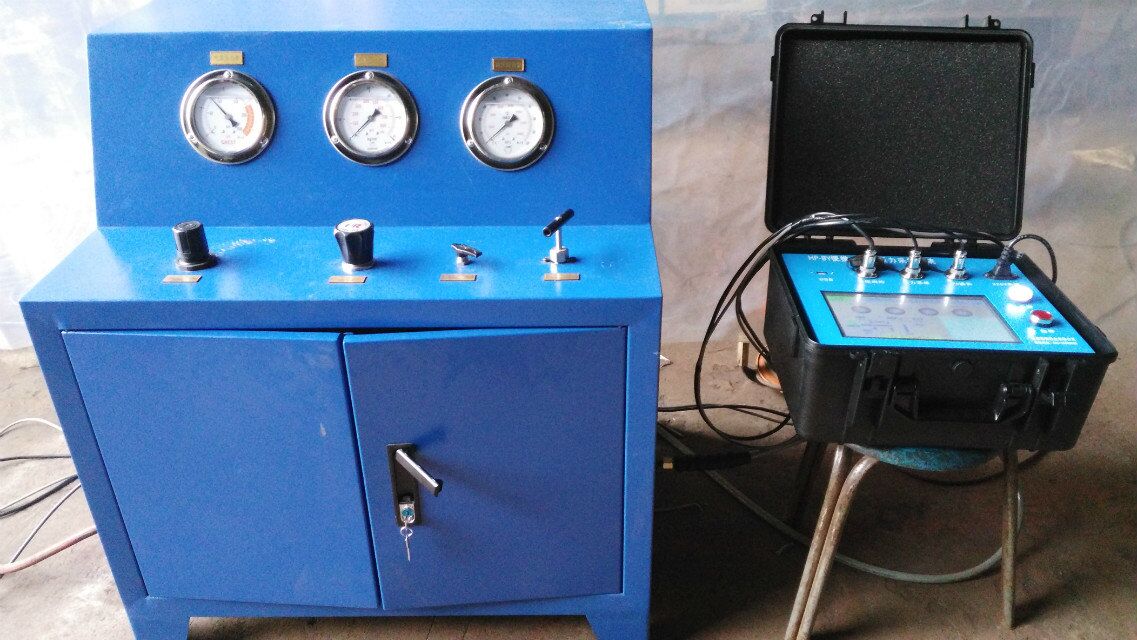

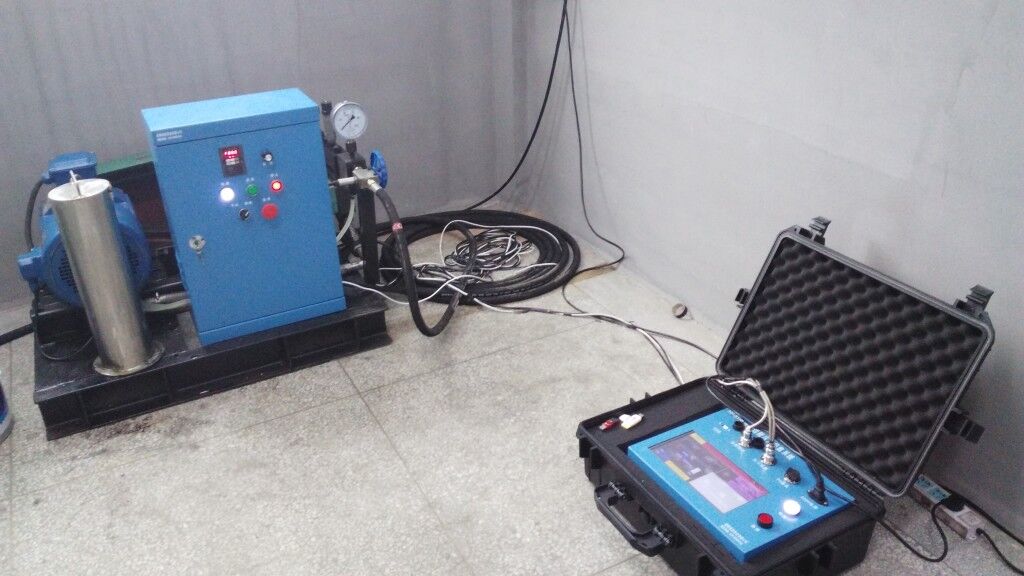

压力采集的现场应用：
