低温安全阀、调压阀压力检测专用工装

低温安全阀、调压阀压力检测专用工装图片1
低温安全阀、调压阀压力检测专用工装图片2
低温安全阀、调压阀压力检测专用工装图片3
低温安全阀、调压阀压力检测专用工装图片4
低温安全阀、调压阀压力检测专用工装图片5
低温安全阀、调压阀压力检测专用工装图片6

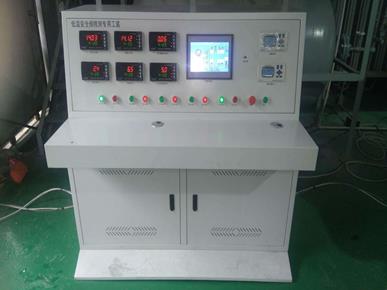

设备名称:低温安全阀、低温调压阀测试工装系统

技术要求:

1)适用产品:弹簧直接载荷式安全阀

试验范围:公称尺寸DN≤50mm,公称压力PN ≤35.0MPa

测试温度:-39℃~+80℃

测试叁数:整定压力、排放压力、回座压力、开启高度、额定排量。

实验介质:氮气(常温)

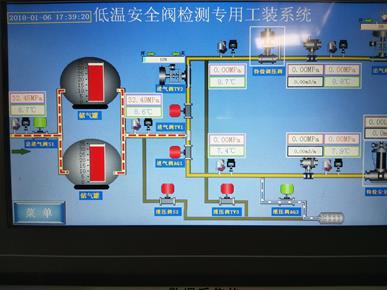

操作界面:组态可视化界面,现场仪表实时显示与计算机远程监控相结合。

2)实验标准:

GB/T12243-2005  弹簧直接载荷式安全阀

GB/T29026-2012  低温介质用弹簧直接载荷式安全阀

GB/T26480-2011  阀门的检验和实验

3)实验装置和设备

  性能实验和型式实验系统设计需满足所列标准的试验程序所进行的阀门试验包括:整定压力、排放压力、回座压力、开启高度、额定排量。

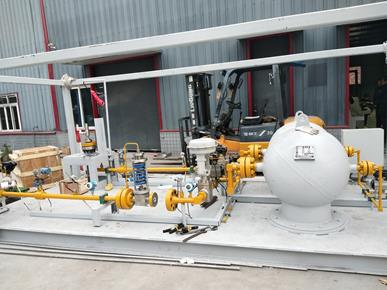

设备名称:低温调压阀检测专用工装

技术要求:

4)适用产品:弹簧调压阀

试验范围:公称尺寸DN≤50mm,公称压力PN ≤35.0MPa

测试温度:-39℃~+80℃

测试叁数:密封性能、流量测试、调压试验、压力特性。

实验介质:氮气(常温)

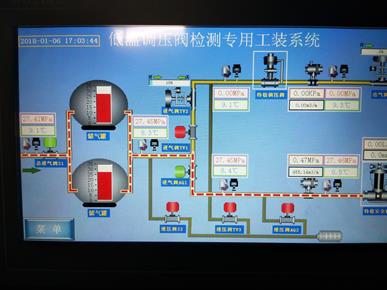

操作界面:组态可视化界面,现场仪表实时显示与计算机远程监控相结合。

5)实验标准:

GB/T12245-2006  减压阀性能试验方法

GB/T26480-2011  阀门的检验和试验

6)实验装置和设备

  性能实验和型式实验系统设计需满足所列标准的试验程序所进行的阀门试验包括:密封性能、流量测试、调压试验、压力特性。
